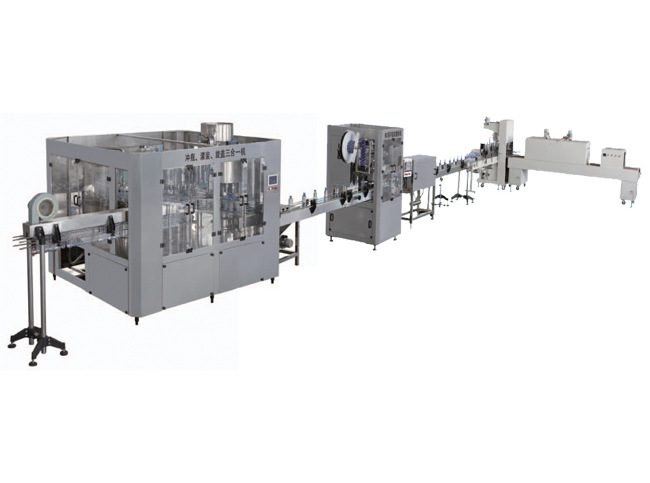

全自动500ml瓶装山泉水生产线

更新时间:  2020-10-31

产品型号:  CGF

产品报价:  90000

所  在  地:  张家港三兴海沙工业区18号

产品特点:  全自动500ml瓶装山泉水生产线将冲洗、灌装、封盖集装在一起,吸取国外先进几十的基础上,根据纯净水所要求达到的灌装工艺研制而成的。悬挂式卡瓶口输送瓶结构,更换瓶型更方便.快捷省力,主机采用先进的PLC可编程自动控制技术,关键的电器元件均采用国际知名商品的产品,整机设备采用封闭,封窗高度高于设备Z高点,进、出瓶处留有适当的通道,封窗底部留有排风槽。

产品概述

全自动500ml瓶装山泉水生产线:生产部分

全自动500ml瓶装山泉水生产线

1、技术结构特点

a.冲瓶部分:

本机为回转式冲瓶机,主要用于饮料、水等产品的新瓶冲洗之用。然后将瓶子送至灌装机进行产品的灌装。

PET瓶由分瓶星轮进入设备由夹钳和翻转机构夹住瓶口转至瓶口朝下,无菌水冲洗后沥干,自动翻转至瓶口朝上,经出瓶星轮输送至灌装机。设备主要结构与冲洗介质接触部分和外部防护罩均为优质不锈钢材料;开放式齿轮传动。

冲瓶机进水管配备压力表

冲瓶机装有接水盘以回收冲瓶水

冲瓶时,每瓶冲水量为:105ml/s(0.25MPa时)

b.灌装部分:

    灌装部分实现将水灌装到由冲瓶机送过来的洗好的瓶子中。

灌装机是我国引进德国技术,运用常压灌装原理自行设计制造。

灌装阀采用常压式机械阀,灌装快捷灵敏,灌装液面精度高。

采用双导杆瓶提升结构,使瓶提升和对中稳定。

主传动采用齿轮传动即开式组合传动,其效率高,噪声小,寿命长,维修方便,润滑充分,采用变频器对机器的主电机转速进行控制,本机采用无级变频调速。

导瓶系统,结构简单,可根据瓶型进行快速方便变更,整机采用卡瓶颈结构输送。

整机PLC自动控制,故障在线显示,如堵瓶、缺盖等。

灌装缸内物料自动控制,液位高度采用液位传感器检测,保证液位稳定及灌装可靠。

本机的关键零部件及电器元件采用进口产品。





山泉水灌装生产线包括水处理设备、吹瓶设备、理瓶机、空瓶输送系统、5L山泉水瓶灌装机、上盖机、在线式瓶盖消毒机、成品输送系统、灯检设备、喷码机、标签机、包装设机、机器人码垛机、裹包机等一系列自动化瓶装山泉水生产设备。

    山泉水灌装生产线中,水处理设备决定了终成品水的质量,主要包括石英砂过滤器、活性炭过滤器、精密过滤器、中空纤维超滤器或纳滤过滤器、臭氧混合塔、臭氧发生器、紫外线杀菌机、存储罐。后由管道通入山泉水灌装机,分别用于对空瓶进行冲洗和灌装。

    吹瓶机用于将受热后的瓶胚放在瓶子模具中,在高压气体作用下,吹成瓶子。通过风力输送系统,瓶子进入山泉水灌装机。当山泉水灌装生产线产量达6000瓶/ 时左右时,可进行人工上瓶,当瓶装山泉水生产线产量大于10000瓶/时,应选配全自动理瓶机进行自动上瓶。当吹瓶机产能和灌装机产量一致时,可通过风道直接连接,要注意的是风道长度要计算好,避免故障停机时,瓶胚在烘箱中出不来,损坏瓶胚。

    瓶子进入山泉水灌装机后,依次进行冲洗、灌装、封盖。与山泉水灌装机配合动作的有上盖机和在线式瓶盖消毒器,使瓶盖消毒后依次进入旋盖机进行封盖。在实际生产过程中,山泉水灌装机需处于无菌室内,尽可能的避免生产过程中混入微小杂质和细菌。封盖后的半成品在输送链带动下,依次经过灯检(人工肉眼检查瓶内是 否存在杂质)、喷码机(打上生产日期)、标签机(附上公司简介及产品说明)、包装机(包装成每一箱),终由机器人码垛将成品堆成每一堆,拉入仓库等待销售。
